Технические характеристики насоса ВКС 2/26 |
|
|
Насос ВКС 2/26 (К,Б,А) используется для перекачивания воды и неагрессивных водных растворов в системах с повышенным напором и уменьшенной подачей.
Таблица №1 - характеристика и параметры на насос типа ВКС 2/26: базовая подача, базовый напор, применяемый для агрегата электродвигатель, мощность и марка, масса насоса ВКС в исполнениях А, Б, К.
Для осуществления привода агрегата ВКС 2/26 используется общепромышленный асинхронный двигатель серии АИР.
Используемые в агрегате электродвигатели:
- двигатель А100L6 мощностью 2,2 кВт, А100S4 мощностью 3 кВт, А100L4 мощностью 4 кВт, А112М4 мощностью 5 кВт, асинхронный двигатель А132S4 мощностью 7,5 кВт.
Мощность двигателя 11,0 кВт.
Таблица №2 - графические характеристики на вихревые насосы ВКС 2/26.
Таблица №1
| Насос ВКС |
Базовая
подача
м³/час |
Базовый
напор
м |
ДКЗ
м |
Двигатель
кВт |
Марка привода |
Утечка через сальник
л/час |
Высота самовсас.
м |
Давление на входе
МПа |
Масса насоса
кг(исп) |
| ВКС 2/26 |
7,2 |
26 |
5 |
2,2 |
А100L6 |
0,3-1,0 |
4 |
0,25 |
33,2(А)
37,9(Б)
36,5(К) |
| ВКС 2/26 |
3,0 |
А100S4 |
| ВКС 2/26 |
4,0 |
А100L4 |
| ВКС 2/26 |
5,0 |
А112М4 |
| ВКС 2/26 |
7,5 |
А132S4 |

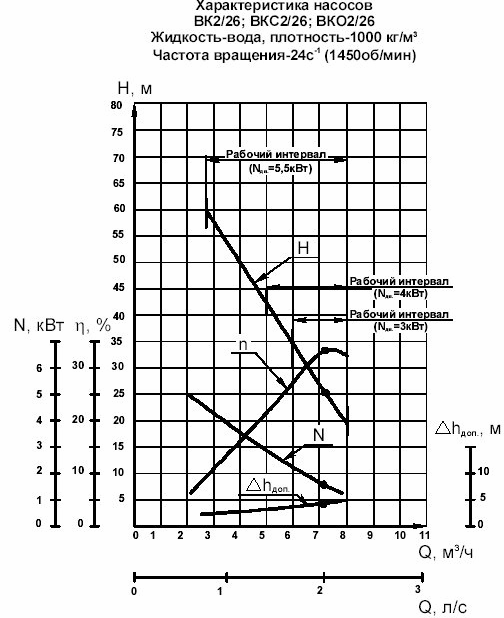

Таблица №2
Графическая характеристика насоса
 |
|
|
|
