Габариты, присоединительные размеры насоса ВКС 2/26

Промышленный вихревой насос ВКС 2/26 предназначен для систем с пониженным уровнем подачи и более высоким уровнем напора.
Используются данные вихревые насосы для перекачивания воды, водных растворов и неагрессивных жидкостей, сходных по параметрам с водой.

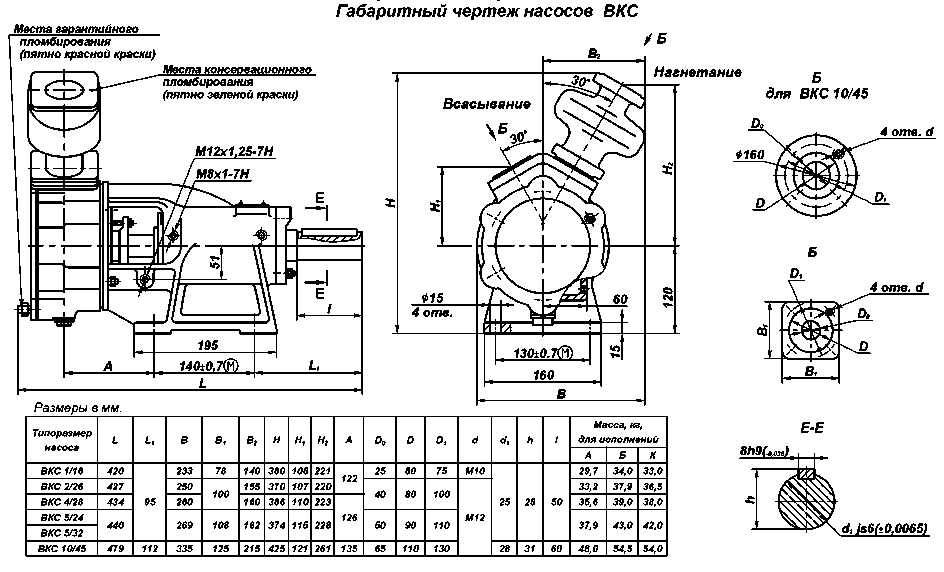

Рисунок 1 - габаритный чертеж на насос ВКС.

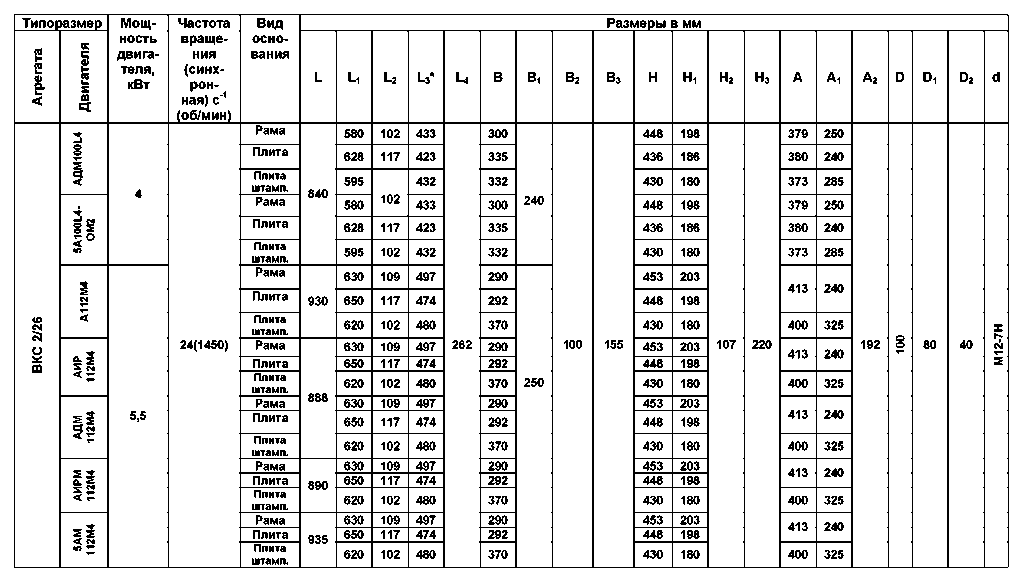

Рисунок 2 - присоединительные и габаритные размеры на насос (электронасосы) ВКС 2/26.

Приводной механизм насоса ВКС 2/26 - электродвигатель общепромышленного исполнения.
Марки и мощности электродвигателей:
- асинхронный двигатель 2,2 кВт, А100L6;
- двигатель 3 кВт, А100S4;
- электродвигатель 4 кВт, А100L4;
- электродвигатель 5,5 кВт, А112М4;
- двигатель 7,5 кВт, А132S4.

По спецзаказу в электроагрегаты ВКС 2/26 встраиваются преобразователи частоты.

Масса насосов: ВКС2/26А - 33,2 кг, ВКС2/26Б - 37,9 кг, ВКС2/26К- 36,5 кг.

Рис.1 ВКС - габаритный чертеж

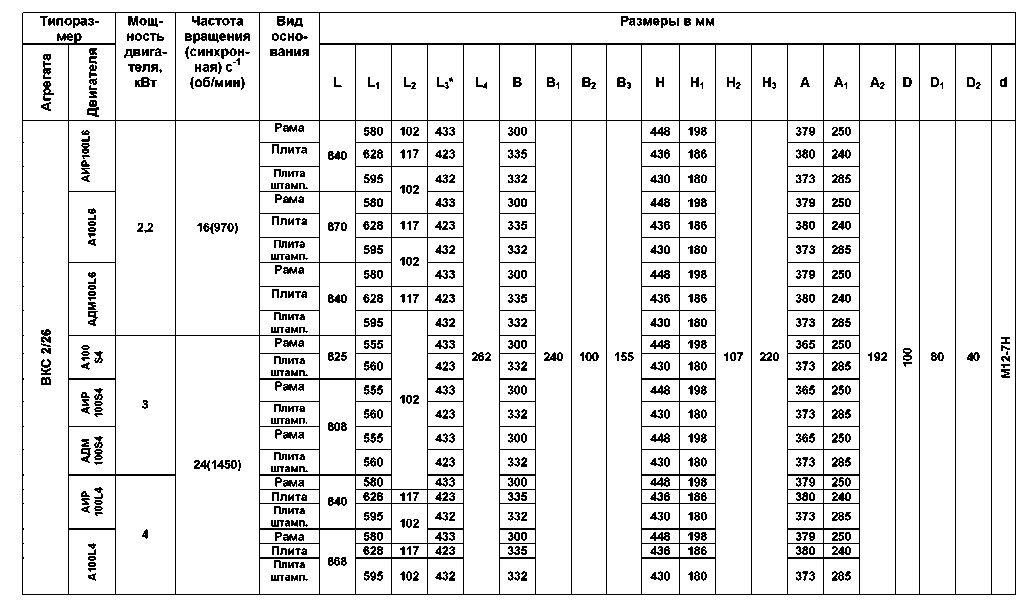

Рис.2 Присоединительные и габаритные размеры ВКС 2/26

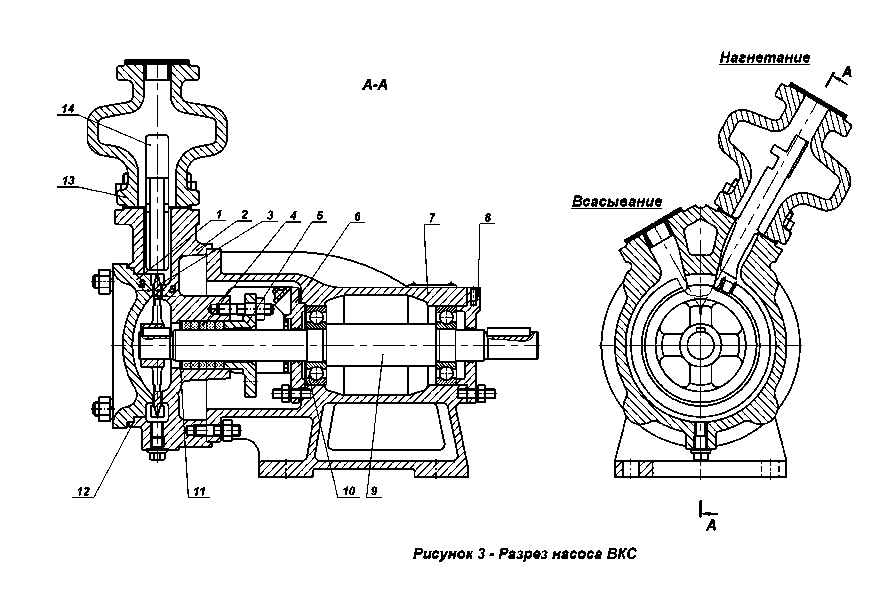

Разрез насоса ВКС
